卫生级隔膜阀
卫生级隔膜阀

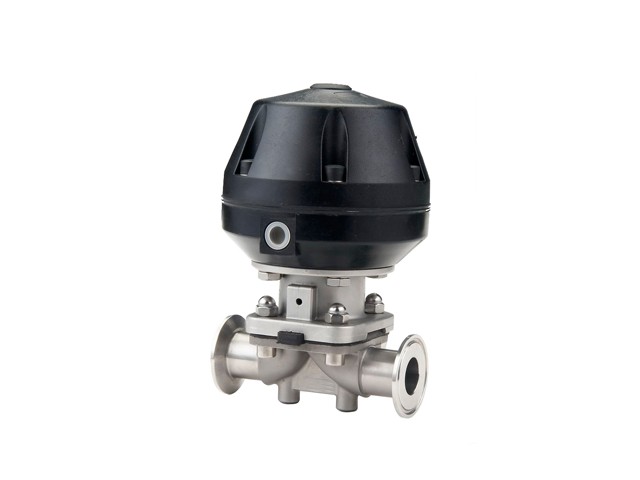

GMFCF型无菌卫生级隔膜阀既可通过一个气动头进行遥控操作，也可以通过一个手柄进行手动操作。非常适用于管道流体的控制和开/关的任务。广泛应用于卫生级的酿酒，乳制品，饮料等食品工业中以及无菌工况的制药领域。
卫生级隔膜阀工作原理
阀体和膜片的紧密配合提供阀体密封和阀座密封，确保了管道内部和外部环境完全隔绝，所以该阀门适用于无菌过程。
GMFCF型卫生级隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。
该阀门可手动操作,也可气动操作，还可以通过智能控制器控制。
|
金属材质 |
与产品接触的部件 |
316L(1.4404) 锻制 |
|
不与产品接触的部件 |
304(1.4301) |
|
|
密封材质 |
标配 |
PTFE/EPDM复合膜片 |
|
选配 |
EPDM、Silicone、FPM |
|
|
温度 |
连续工作温度 |
-20~+135℃(PTFE/EPDM) |
|
灭菌温度 |
150℃(Max20min) |
|
|
压力 |
工作压力 |
0~10bar |
|
控制气源压力 |
5~8bar |
|
|
表面处理 |
内表面处理 |
Ra≤0.4μm(镜面抛光或电子抛光) |
|
外表面处理 |
喷丸处理 |
|
|
连接 |
连接标准 |
焊接端: DIN 11866 系列1 |
|
焊接端: DIN11866系列3 |
||
|
连接方式: 焊接.螺纹.快装.法兰 |
||
|
选配 |
智能控制器 |
24V DC |
|
1个电磁阀 |
||
|
位置传感器 |
24V DC |
|
|
2只NPN或PNP位置传感器 |
||
无菌隔膜阀根据其结构特点：推荐30角度安装,有利于阀门清洗后完全排泄,不易造成液体滞留阀门内部。
